文字や図形を描く

寸法線

寸法線を配置します。

寸法線

図形作図メニュー

<配置方法>

トップメニューの[図形]ボタンをクリックして、サイドバーに「図形作図メニュー」を表示します。
「図形作図メニュー」の[寸法線]ボタンをクリックして、「寸法線編集」パネルを表示します。
「寸法線編集」パネルのテキスト欄に表記したい寸法値を入力し、フォントやサイズ、色などの設定をして[OK]ボタンをクリックします。
編集エリアのページ上で寸法線の始点(1)をクリックします。
終点(2)をクリックします。
寸法の位置(3)をクリックします。

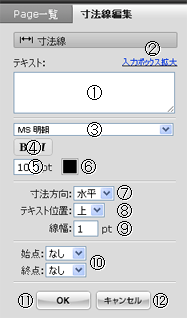

<寸法線編集パネル>

寸法線編集

1	テキスト入力欄	表記する寸法値を入力します。
2	入力ボックス拡大リンク	クリックすると、テキスト入力ダイアログが表示され、大きな入力エリアで寸法値を入力することができます。
3	フォント	文字フォントを選択します。
4	文字装飾	アイコンをクリックしてOn/Offを切り替えます。・・・文字をボールド（太字）にします。・・・文字をイタリック（斜体）にします。
5	文字サイズ	文字のサイズを入力します。
6	カラー	寸法線と文字の色を選択します。クリックすると、カラーパレットが表示されます。
7	寸法方向	寸法の方向を選択します。
8	テキスト位置	寸法値の位置を選択します。
9	線幅	線の幅を指定します。
10	端形状	始点、終点の形状を選択します。
11	OKボタン	クリックすると、設定した内容で寸法線の始点の位置指定待ち状態となります。
12	キャンセルボタン	クリックすると、設定内容を破棄して寸法線編集パネルを閉じます。

プルダウンメニューからの操作

トップメニューの「作成」プルダウメニューから「寸法線」を選択して、寸法線編集パネルを表示できます。

本デモでは、寸法線は「デザイナーモード」で使用可能です。
