文字や図形を描く

長方形

長方形を描画します。

長方形

図形作図メニュー

<配置方法>

トップメニューの[図形]ボタンをクリックして、サイドバーに「図形作図メニュー」を表示します。
「図形作図メニュー」の[長方形]ボタンをクリックして、「長方形編集」パネルを表示します。
「長方形編集」パネルで線のスタイルや線幅、色などの設定をして[OK]ボタンをクリックします。
編集エリアのページ上で長方形の角(1)をクリックします。
4.で指示した角(1)と対角となる点(2)をクリックします。

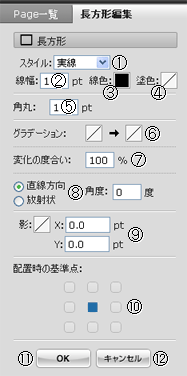

<長方形編集パネル>

長方形編集

1	スタイル	線のスタイルを選択します。
2	線幅	線の幅を入力します。
3	線色	線の色を選択します。クリックすると、カラーパレットが表示されます。
4	塗色	塗りつぶしの色を選択します。クリックすると、カラーパレットが表示されます。
5	角丸	角丸め円弧の半径を指定します。
6	グラデーションカラー	グラデーションのスタートカラーとストップカラーを選択します。
7	変化の度合い	パーツの何％のところでグラデーションが完了するかを指定します。
8	グラデーションの方向	グラデーションの方向を直線方向または放射状から選択します。直線方向の場合は角度を指定できます。
9	影	線の影の色とX方向、Y方向のオフセット値を指定します。
10	配置基準点	配置基準点を指定します。
11	OKボタン	クリックすると、設定した内容で長方形の角の位置指定待ち状態となります。
12	キャンセルボタン	クリックすると、設定内容を破棄して長方形編集パネルを閉じます。

プルダウンメニューからの操作

トップメニューの「作成」プルダウメニューから「長方形」を選択して、長方形編集パネルを表示できます。

本デモでは、長方形は「デザイナーモード」と「ユーザーモード１」で使用可能です。
